玉掛け作業において、ワイヤーロープの選定と点検は安全確保の要です。適切なワイヤーの選び方や、日常点検・定期点検のポイントを理解することで、事故のリスクを大幅に減らすことができます。
本記事では、「玉掛け ワイヤー」をキーワードに、選定基準から点検方法、廃棄基準までを詳しく解説します。安全衛生を守るための知識を身につけ、現場での安全作業に役立ててください。
玉掛けワイヤーとは？基本的な知識
玉掛けワイヤーは、クレーンやホイストなどで荷物を吊り上げる際に使用されるワイヤーロープです。荷物の形状や重量、作業環境に応じて適切なワイヤーを選定し、正しい方法で使用することが求められます。また、労働安全衛生法に基づき、玉掛け作業は有資格者が行う必要があります。
ワイヤーロープの種類と特徴
ワイヤーロープにはいくつかの種類があり、それぞれに「構造」「芯の種類」「加工方法」などの違いがあります。ここでは玉掛け作業でよく使われるロープについて、わかりやすく整理して紹介します。
構造による分類：6×24、6×37とは？

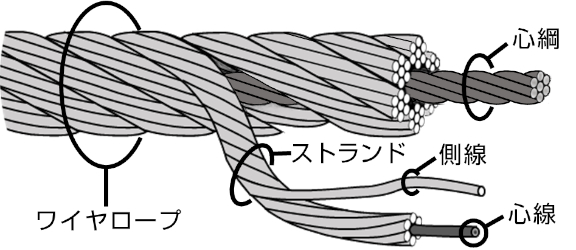

ワイヤーロープの「6×24」や「6×37」といった表記は、「ストランド（より糸）の数」と「1本あたりの素線の数」を意味しています。
✅6×24（シックス・バイ・トゥエンティフォー）
- 構造：6本のストランド × それぞれ24本の素線
- 特徴：適度な強度と柔軟性のバランスが良い
- 用途：一般的な玉掛け作業に多く使われる
✅ 6×37（シックス・バイ・サーティセブン）
- 構造：6本のストランド × それぞれ37本の素線
- 特徴：より柔らかくしなやか。曲げに強いが摩耗しやすい
- 用途：曲げが多い場所や滑らかに使いたい場合に最適
✅ 6×19
- 構造：6本のストランド × それぞれ19本の素線
- 特徴：強度が高く、摩耗に強いが硬め
- 用途：摩耗しやすい現場や、荷重が大きい場面に向いている
芯（しん）の種類：繊維芯（FC）と鋼芯（IWRC）
ワイヤーロープの中心部分には芯があります。この芯の種類もロープの特性を左右します。
✅ 繊維芯（FC：Fiber Core）
- 素材：麻などの繊維でできた芯
- 特徴：軽くて柔らかい、クッション性がある
- メリット：取り回しがしやすい、手になじむ
- デメリット：強度がやや低く、熱に弱い
- 使用例：軽量物の吊り上げや細かい作業に適している
✅ 鋼芯（IWRC：Independent Wire Rope Core）
- 素材：鋼でできた独立した芯
- 特徴：非常に頑丈で耐久性が高い
- メリット：強度が高く、重いものを吊る作業に向いている
- デメリット：重くてやや硬い、取り回しに注意が必要
- 使用例：重量物の玉掛け作業や、屋外・高温環境下で使用
表面処理の違い：メッキあり・なし
✅ 亜鉛メッキ（ジンクコート）ロープ
- 特徴：表面にメッキ加工がされており、錆びにくい
- 用途：屋外や海沿いの現場、長期間使用が前提の現場に適している
✅ メッキなし（黒ロープ）
- 特徴：加工費が安く、柔軟性も高いが錆びやすい
- 用途：屋内や一時的な使用など、コスト重視の現場向き
特殊加工：スリング加工（両端が輪になっている）

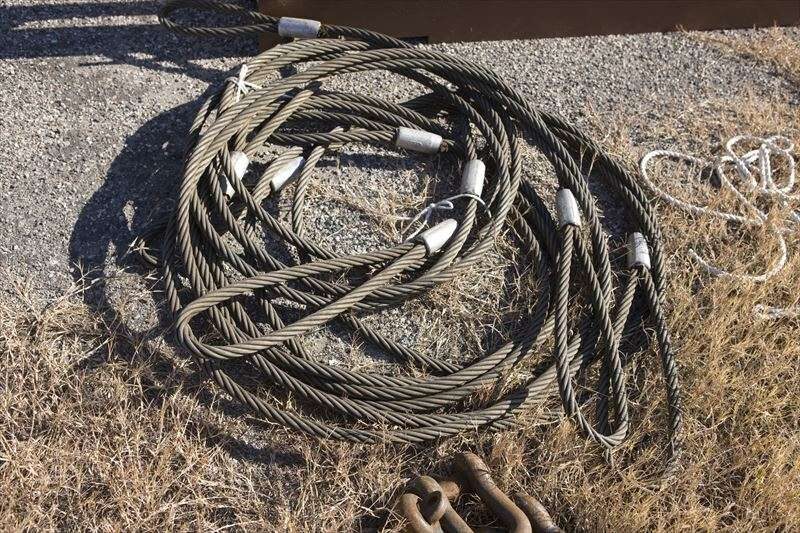

玉掛け作業に使うワイヤーは、両端を「アイ加工（輪っか状）」にしてあることがほとんどです。この加工方法にもいくつかの種類があります。
✅圧縮止め（ロック加工）
- 特徴：アルミスリーブで端を圧縮して固定。強度が安定
- メリット：高荷重対応、量産に適している
- 注意点：腐食の可能性があるため、使用場所に注意（特に海辺や化学工場など）
✅ 編み込み（スプライス加工）
- 特徴：ワイヤー同士を編んで止める伝統的な方法
- メリット：柔らかくて手にやさしい、安全性も高い
- デメリット：加工に時間がかかる、熟練の技術が必要
玉掛けワイヤーの選び方（その１）目的で選ぶ
| 項目 | 柔軟性 | 強度 | 摩耗耐性 | 用途の一例 |
|---|---|---|---|---|
| 6×24 FC | ◎ | ○ | △ | 一般作業、軽量物の吊り上げ |
| 6×37 IWRC | ◎ | ◎ | △ | 曲げが多い場所、高所作業 |
| 6×19 IWRC | △ | ◎ | ◎ | 重量物の吊り上げ、屋外作業 |
| メッキあり | ○ | ○ | ◎ | 海辺・雨の多い場所 |
| 編み込み加工 | ◎ | ○ | △ | 人の手が触れる作業、安全重視 |
このように、ワイヤーロープには多くの種類と特性があります。選ぶときは次の3点を意識してください
- どんな荷物を吊るのか（重さ・形状）
- どれくらい柔らかさが必要か（取り回しのしやすさ）
- どんな環境で使うのか（屋外／屋内・海沿いなど）
ワイヤーの正しい選定と管理で、玉掛け作業の安全性は大きく向上します。
玉掛けワイヤーの選び方 （その２）耐荷重で選ぶ
玉掛けワイヤーを選定する際には、以下のポイントを考慮する必要があります。
使用荷重と安全係数
ワイヤーロープの使用荷重は、吊り上げる荷物の重量に対して十分な強度を持つ必要があります。一般的に、安全係数は6以上を確保することが推奨されています。これは、実際の荷重の6倍の強度を持つワイヤーを選定することを意味します。
吊り角度
吊り角度が大きくなると、ワイヤーにかかる張力が増加します。例えば、吊り角度が60度の場合、張力は1.16倍になり、90度では1.42倍になります。そのため、吊り角度はできるだけ60度以内に抑えることが望ましいとされています。
日常点検のポイント

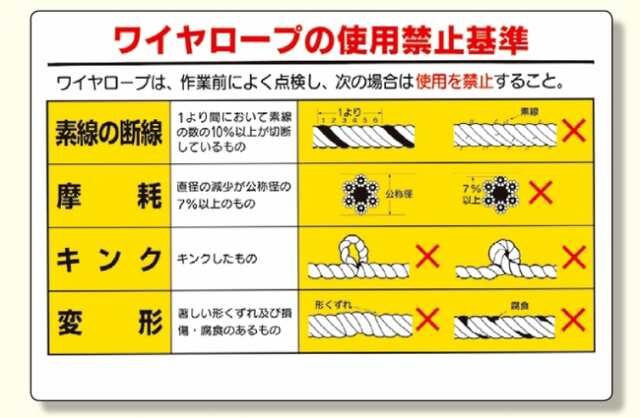

玉掛けワイヤーは、使用前に必ず点検を行い、異常がないことを確認する必要があります。以下は、日常点検の主なポイントです。
- 断線の有無：ワイヤーロープ1よりの間において、素線の10%以上の断線がないことを確認します。
- 摩耗の程度：ノギスなどで直径を測定し、公称径の7%を超える減少がないことを確認します。
- キンクや変形：ロープのねじれや曲がり、潰れなどがないことを確認します。
- 腐食の有無：表面に錆や腐食がないことを確認します。
- アイ部の状態：アイの変形や編み込み部分の緩みがないことを確認します。
これらの点検は、目視や簡単な測定で行うことができます。異常が見つかった場合は、使用を中止し、適切な対応を行ってください。
保管方法と使用上の注意点
- 点検記録の保管：点検結果を記録に残すことで、異常の早期発見やトレーサビリティが可能になります。定期点検は最低でも月に1回、使用頻度が高い場合は週に1回以上行うことが理想です。
- 油脂の補充：使用中にワイヤーの潤滑油が減少した場合、専用のワイヤーグリスを補充することで摩耗や腐食を防げます。特に屋外で使用する場合、雨水による錆の進行を防ぐために定期的な注油が有効です。
- 落下防止対策：万が一に備え、ワイヤーが切断した場合でも荷物が落下しないように、補助ワイヤーや安全ネットを設置するなどの工夫も有効です。
まとめ：安全な玉掛け作業のために
玉掛け作業に使用するワイヤーロープは、ただの「道具」ではなく、作業員の命を守る大切な安全装置です。
適切なワイヤーの選定はもちろん、日常点検・定期点検をしっかりと行い、異常を見逃さないことが安全作業への第一歩です。作業環境に合った材質・構造のワイヤーを使用し、使用限度を超えた場合はすみやかに廃棄・交換を行いましょう。
また、作業員一人ひとりがワイヤーの安全使用について理解し、チーム全体で安全意識を高めることが、重大事故の防止につながります。
安全な玉掛け作業のために、「ワイヤーの選び方」と「点検の重要性」を再認識し、日々の業務に生かしていきましょう。
